智能体可视化

通过 Graphviz 生成智能体及其关系的结构化图形表示，该功能可帮助开发者直观理解应用中智能体、工具和交接流程的交互关系。

安装指南

安装可选依赖组 viz：

pip install "openai-agents[viz]"

生成关系图

使用 draw_graph 函数可生成智能体可视化图表，该有向图包含以下元素：

• 智能体 显示为黄色方框
• 工具 显示为绿色椭圆
• 交接流程 以指向箭头表示智能体间的转移关系

使用示例

from agents import Agent, function_tool
from agents.extensions.visualization import draw_graph

@function_tool
def get_weather(city: str) -> str:
    return f"The weather in {city} is sunny."

spanish_agent = Agent(
    name="Spanish agent",
    instructions="You only speak Spanish.",
)

english_agent = Agent(
    name="English agent",
    instructions="You only speak English",
)

triage_agent = Agent(
    name="Triage agent",
    instructions="Handoff to the appropriate agent based on the language of the request.",
    handoffs=[spanish_agent, english_agent],
    tools=[get_weather],
)

draw_graph(triage_agent)

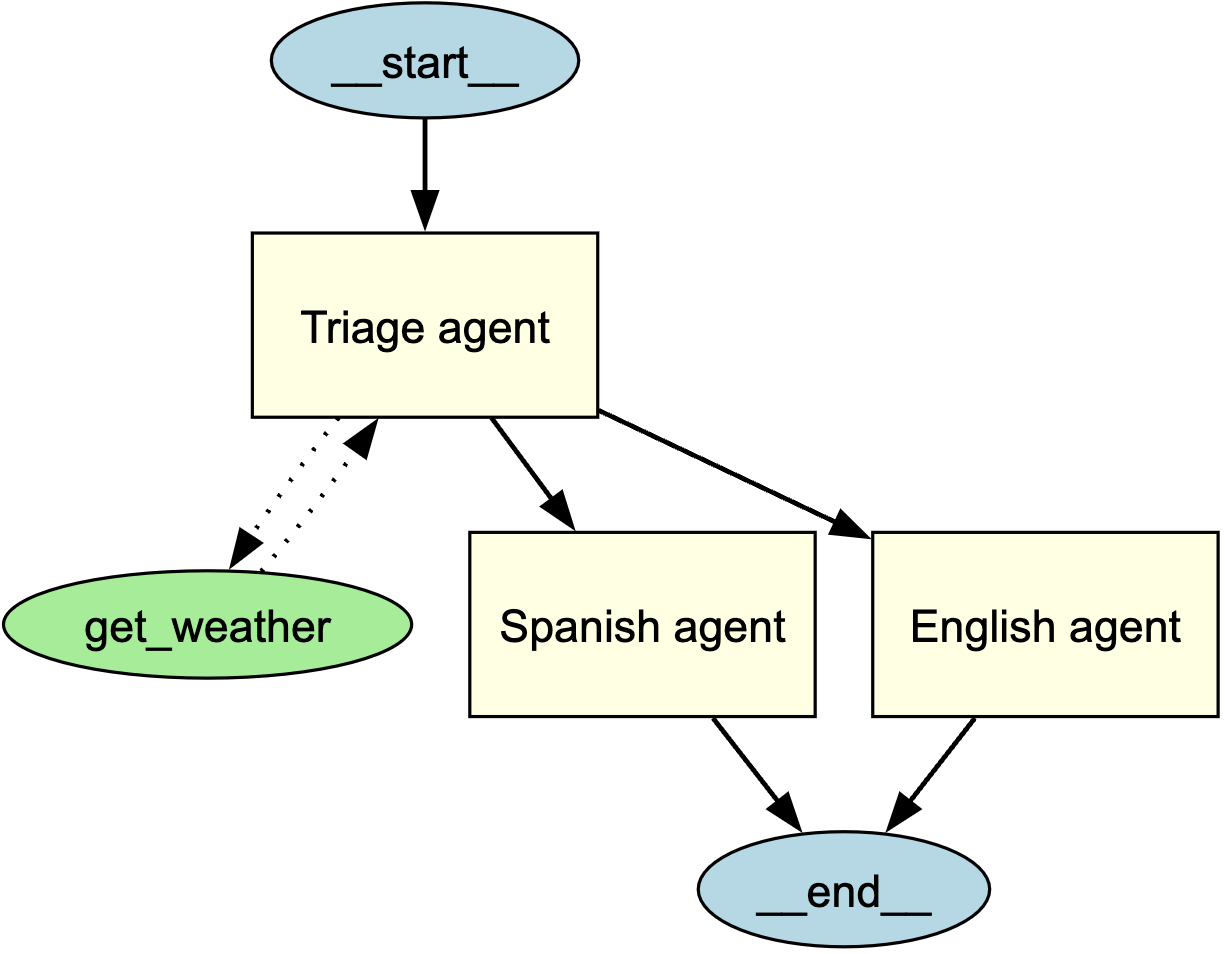

此操作将生成展现 分诊智能体 与其子智能体、工具连接结构的可视化图表。

图表解析

生成的关系图包含以下要素：

• 起始节点（__start__）标注入口点
• 黄色填充的矩形代表智能体
• 绿色填充的椭圆代表工具
• 指向箭头表示交互关系：
• 实线箭头表示智能体间交接
• 虚线箭头表示工具调用
• 终止节点（__end__）标注执行终点

自定义图表

显示方式

默认情况下 draw_graph 会内联显示图表。如需在新窗口显示，请执行：

draw_graph(triage_agent).view()

保存图表

默认情况下 draw_graph 会内联显示图表。如需保存为文件，请指定文件名：

draw_graph(triage_agent, filename="agent_graph.png")

此操作将在工作目录生成 agent_graph.png 文件。
